Что называют электрическим током?
Электрический ток - упорядоченное движение заряженных частиц под действием сил электрического поля или сторонних сил.
За направление тока выбрано направление движения положительно заряженных частиц.
Электрический ток называют постоянным, если сила тока и его направление не меняются с течением времени.
Условия существования постоянного электрического тока.
Для существования постоянного электрического тока необходимо наличие свободных заряженных частиц и наличие источника тока. в котором осуществляется преобразование какого-либо вида энергии в энергию электрического поля.
Источник тока - устройство, в котором осуществляется преобразование какого-либо вида энергии в энергию электрического поля. В источнике тока на заряженные частицы в замкнутой цепи действуют сторонние силы. Причины возникновения сторонних сил в различных источниках тока различны. Например в аккумуляторах и гальванических элементах сторонние силы возникают благодаря протеканию химических реакций, в генераторах электростанций они возникают при движении проводника в магнитном поле, в фотоэлементах - при действия света на электроны в металлах и полупроводниках.
Электродвижущей силой источника тока называют отношение работы сторонних сил к величине положительного заряда, переносимого от отрицательного полюса источника тока к положительному.
Основные понятия.
Сила тока - скалярная физическая величина, равная отношению заряда, прошедшего через проводник, ко времени, за которое этот заряд прошел.
где I - сила тока, q - величина заряда (количество электричества), t - время прохождения заряда.
Плотность тока - векторная физическая величина, равная отношению силы тока к площади поперечного сечения проводника.
где j -плотность тока, S - площадь сечения проводника.
Направление вектора плотности тока совпадает с направлением движения положительно заряженных частиц.
Напряжение - скалярная физическая величина, равная отношению полной работе кулоновских и сторонних сил при перемещении положительного заряда на участке к значению этого заряда.
где A - полная работа сторонних и кулоновских сил, q - электрический заряд.
Электрическое сопротивление - физическая величина, характеризующая электрические свойства участка цепи.
где ρ - удельное сопротивление проводника, l - длина участка проводника, S - площадь поперечного сечения проводника.
Проводимостью называется величина, обратная сопротивлению
где G - проводимость.
Законы Ома.
Закон Ома для однородного участка цепи.
Сила тока в однородном участке цепи прямо пропорциональна напряжению при постоянном сопротивлении участка и обратно пропорциональна сопротивлению участка при постоянном напряжении.
где U - напряжение на участке, R - сопротивление участка.
Закон Ома для произвольного участка цепи, содержащего источник постоянного тока.
где φ1 - φ2 + ε=U напряжение на заданном участке цепи, R - электрическое сопротивление заданного участка цепи.
Закон Ома для полной цепи.
Сила тока в полной цепи равна отношению электродвижущей силы источника к сумме сопротивлений внешнего и внутреннего участка цепи.
где R - электрическое сопротивление внешнего участка цепи, r - электрическое сопротивление внутреннего участка цепи.
Короткое замыкание.
Из закона Ома для полной цепи следует, что сила тока в цепи с заданным источником тока зависит только от сопротивления внешней цепи R.
Если к полюсам источника тока подсоединить проводник с сопротивлением R<< r, то тогда только ЭДС источника тока и его сопротивление будут определять значение силы тока в цепи. Такое значение силы тока будет являться предельным для данного источника тока и называется током короткого замыкания.
Последовательное и параллельноесоединение проводников.
Электрическая цепь включает в себя источника тока и проводники (потребители, резисторы и др), которые могут соединятся последовательно или параллельно.
При последовательном соединении конец предыдущего проводника соединяется с началом следующего.
Во всех последовательно соединенных проводниках сила тока одинакова:I1=I2=I
Сопротивление всего участка равно сумме сопротивлений всех отдельно взятых проводников:R=R1+ R2 Падение напряжения на всем участке равно сумме паданий напряжений на всех отдельно взятых проводниках:U=U1 +U2
Напряжения на последовательно соединенных проводниках пропорциональны их сопротивлениям.
При параллельном соединении проводники подсоединяются к одним и тем же точкам цепи.
Сила тока в неразветвленной части цепи равна сумме токов, текущих в каждом проводнике:I=I1+ I2 Величина, обратная сопротивлению разветвленного участка, равна сумме обратных величин обратных сопротивлениям каждого отдельно взятого проводника:
Падение напряжения во всех проводниках одинаково:U=U1=U2
Силы тока в проводниках обратно пропорциональны их сопротивлениям
Смешанное соединение - комбинация параллельного и последовательного соединений
Правила Кирхгофа.
Для расчета разветвленных цепей, содержащих неоднородные участки, используют правила Кирхгофа. Расчет сложных цепей состоит в отыскании токов в различных участках цепей.Узел - точка разветвленной цепи, в которой сходится более двух проводников.
1 правило Кирхгофа: алгебраическая сумма сил токов, сходящихся в узле, равна нулю;
где n - число проводников, сходящихся в узле, Ii - сила тока в проводнике.
токи, входящие в узел считают положительными, токи, отходящие из узла - отрицательными.
2 правило Кирхгофа: в любом произвольно выбранном замкнутом контуре разветвленной цепи алгебраическая сумма произведений сил токов и сопротивлений каждого из участков этого контура равна алгебраической сумме ЭДС в контуре.
Чтобы учесть знаки сил токов и ЭДС выбирается определенное направление обхода контура(по часовой стрелке или против нее).Положительными считают токи, направление которых совпадает с направлением обхода контура, отрицательными считают токи противоположного направления. ЭДС источников электрической энергии считают положительными если они создают токи, направление которых совпадает с направлением обхода контура, в противном случае - отрицательными. Порядок расчета сложной цепи постоянного тока.
Произвольно выбирают направление токов во всех участках цепи.
Первое правило Кирхгофа записывают для (m-1) узла, где m - число узлов в цепи.
Выбирают произвольные замкнутые контуры, и после выбора направления обхода записывают второе правило Кирхгофа.
Система из составленных уравнений должна быть разрешимой: число уравнений должно соответствовать количеству неизвестных.
Шунты и добавочные сопротивления.
Шунт - сопротивление, подключаемое параллельно к амперметру (гальванометру), для расширения его шкалы при измерении силы тока.

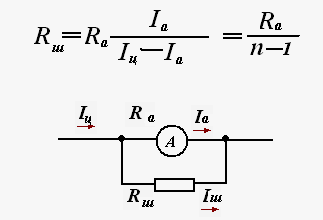

Если амперметр рассчитан на силу тока I0 , а с помощью него необходимо измерить силу тока, превышающую в n раз допустимое значение, то сопротивление, подключаемого шунта должно удовлетворять следующему условию:
Добавочное сопротивление - сопротивление, подключаемое последовательно с вольтметром (гальванометром), для расширения его шкалы при измерении напряжения.
Если вольтметр рассчитан на напряжение U0 , а с помощью него необходимо измерить напряжение, превышающее в n раз допустимое значение, то добавочное сопротивление должно удовлетворять следующему условию:
